会读图纸的大侠请进。

[头发短见识长]

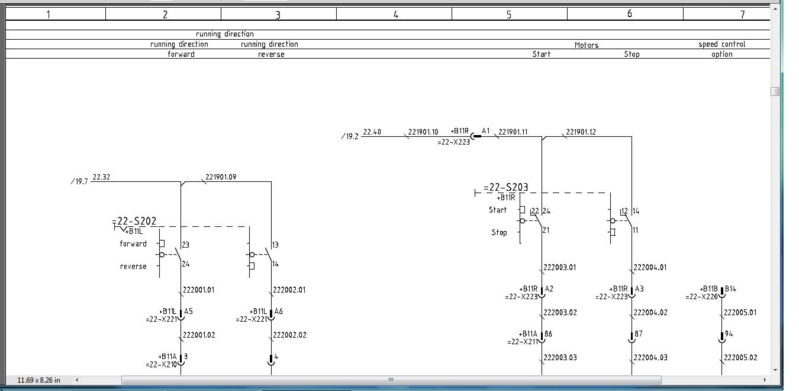

偶遇一德国图，看到上方有四行注释栏却不知道它们是怎样定义的。第一行应该写什么？第二，三，四行又该写什么？有知道的吗？



[ccc]

明明是英文。



[头发短见识长]

是呀，德国标准的英文图。



[ccc]

　转向
正转　反转

　 电动机
启动　停止

转速控制
选项



[泰迪宝贝]

说的是正下方部分电路的用途、说明等



[头发短见识长]

哎呀，了不得呀。村长懂德国的E文。佩服。



[ccc]

说的是正下方部分电路的用途、说明等

偶遇一德国图，看到上方有四行注释栏却不知道它们是怎样定义的。第一行应该写什么？第二，三，四行又该写什么？有知道的吗？ 浏览附件340376

“行”，指的什么？“行”，是横向的吧，竖向应该是“栏”吧？

下面的电路原理图，干那行的不懂才怪。那个还用翻译么，怎么翻译？虚线部分，我想是继电器一类的东西。



[头发短见识长]

说的是正下方部分电路的用途、说明等

何必用4行，一行就可以了。这里面一定有说法。



[ccc]

何必用4行，一行就可以了。这里面一定有说法。

哪里用了四行，明明是用了三行。一行怎么行？那五个是同下面的电路原理图对应的。至少得用两行。

德国人干事儿不会离谱。学学他们怎么干，别上来就想改别人的东西。



[泰迪宝贝]

3行，也和下边的元件位置对应吧。

上边的1、2、3......就是横坐标，侧面肯定也有纵坐标A、B、C等，每个继电器的触点是在哪个坐标区域使用是在线圈正下方列出的。

大概猜一下：
第一行：总装置名称
第二行：功能单元用途或名称
第三行：操作元件用途或名称
第四行：动作元件用途或名称

再看看似乎也不是那么有规律。



[头发短见识长]

3行，也和下边的元件位置对应吧。

上边的1、2、3......就是横坐标，侧面肯定也有纵坐标A、B、C等，每个继电器的触点是在哪个坐标区域使用是在线圈正下方列出的。

大概猜一下：
第一行：总装置名称
第二行：功能单元用途或名称
第三行：操作元件用途或名称
第四行：动作元件用途或名称

再看看似乎也不是那么有规律。

有道理。



[头发短见识长]

顶，再挺一会儿。
