损毁U盘的修复

[我从山东来]

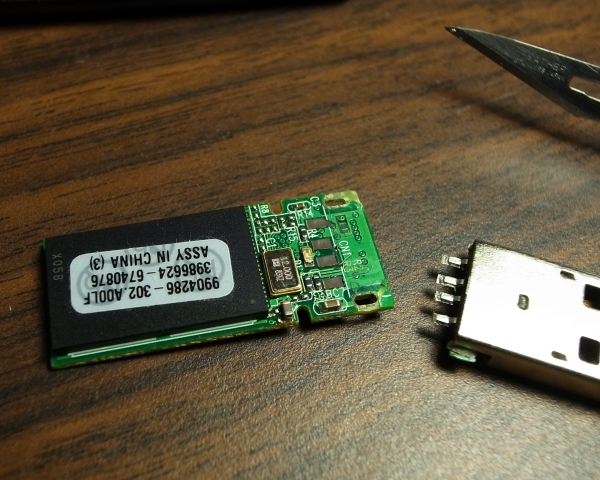

这就是前两天那谁谁损毁的U盘。我原想着很简单，重焊上就行了，

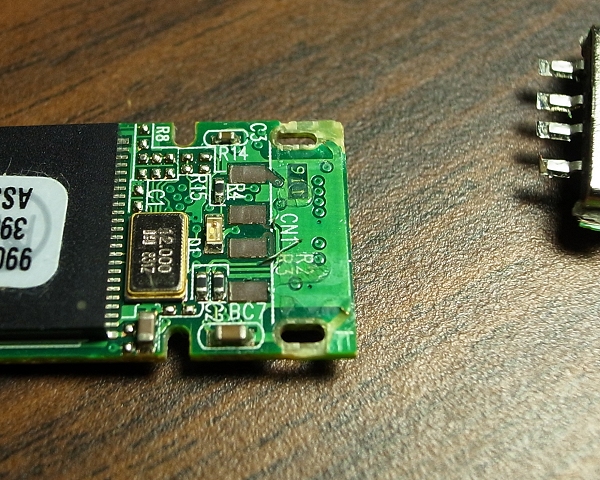

接手一检查，很悲剧，4+2个焊盘连根拔起，铜面全掉焊不上了。其中一个是通过一个过孔连到背面，背面被另一个
芯片盖着了，用万用表找到连通的某个点。

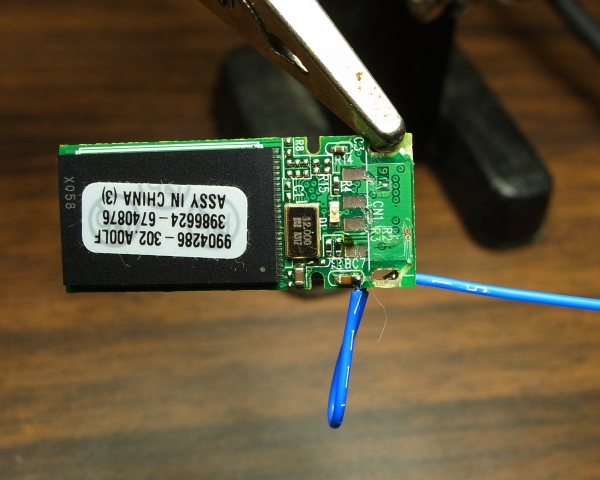

先修复损坏的双面的一个连接，再引出数据线，

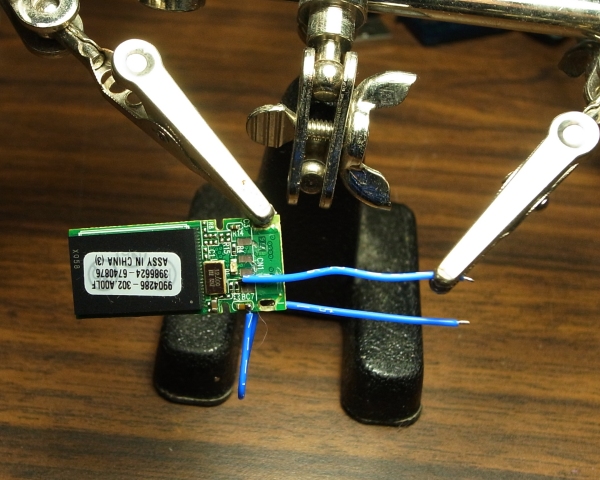

SMD的件用烙铁头一碰就掉。

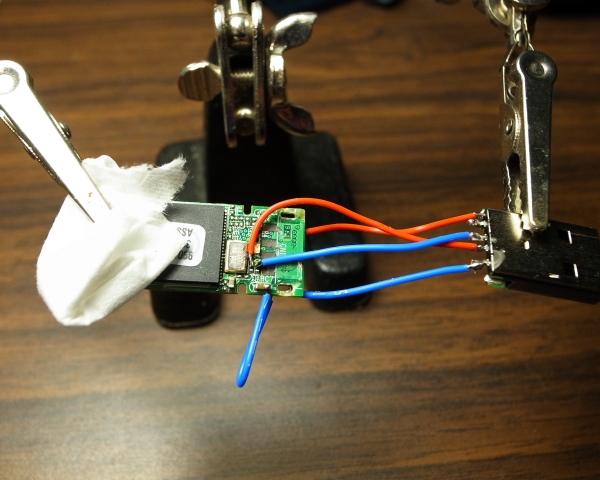

所有的线引出并连到接头上，这些线是军用的Teflon线，手里只有这种最细的。

好了，检查无误，当着主人的面连电脑，能读出啦！ 5个G的数据烤到主人的另一个U盘上，完工。
上此贴不是我想揽活，是给要DIY 的CFCer一个参考, 提醒一下，身上静电比较严重的在摸板子之前要先放电，用手先碰一下接地的金属物。
再加一句，义务的啊



[向问天]

不错



[heureux]

山东山东



[cavin]

除了摄影玩得好，这维修技术也这么牛，可以做做兼职阿，下次我请你焊接一个speaker的连接线，面板焊点处已经破掉了。



[ccc]

这就是前两天那谁谁损毁的U盘。我原想着很简单，重焊上就行了，
浏览附件389942

接手一检查，很悲剧，4+2个焊盘连根拔起，铜面全掉焊不上了。其中一个是通过一个过孔连到背面，背面被另一个
芯片盖着了，用万用表找到连通的某个点。
浏览附件389943

先修复损坏的双面的一个连接，再引出数据线，
浏览附件389944

SMD的件用烙铁头一碰就掉。
浏览附件389945

所有的线引出并连到接头上，这些线是军用的Teflon线，手里只有这种最细的。
浏览附件389941

好了，检查无误，当着主人的面连电脑，能读出啦！ 5个G的数据烤到主人的另一个U盘上，完工。
上此贴不是我想揽活，是给要DIY 的CFCer一个参考。
再加一句，义务的啊

在那个帖里我就告诉你了。哈

用四根电线对应焊接上，能工作就行。然后把数据拷贝到新的USB上去。

http://bbs.comefromchina.com/threads/1327556/page-2#post-8536961



[Mikejia]

厉害！专业。找到接线的地方都不是容易的事。



[一心无住]

牛！



[ottawalyli]

能干的好人。



[Mikejia]

这就是前两天那谁谁损毁的U盘。我原想着很简单，重焊上就行了，
浏览附件389942

接手一检查，很悲剧，4+2个焊盘连根拔起，铜面全掉焊不上了。其中一个是通过一个过孔连到背面，背面被另一个
芯片盖着了，用万用表找到连通的某个点。
浏览附件389943

先修复损坏的双面的一个连接，再引出数据线，
浏览附件389944

SMD的件用烙铁头一碰就掉。
浏览附件389945

所有的线引出并连到接头上，这些线是军用的Teflon线，手里只有这种最细的。
浏览附件389941

好了，检查无误，当着主人的面连电脑，能读出啦！ 5个G的数据烤到主人的另一个U盘上，完工。
上此贴不是我想揽活，是给要DIY 的CFCer一个参考, 提醒一下，身上静电比较严重的在摸板子之前要先放电，用手先碰一下接地的金属物。
再加一句，义务的啊

山东，那套夹子在哪里可以买到？我感觉你这套装备也很帅



[Ziyi]

我就是那谁谁

再次多谢山东大侠！真是个大好人啊！！！



[我是认真的]

顶好人！顶能人！



[CXO]

02年的老人了，赞一个。



[老闹子]

我从山东来，
能修小U盘；
摄影我爱好，
助人是心善。

这几句话，用山东话怎么译？我试一下。

渥从伞冬来，
嫩修晓U盘，
蛇影渥捱好，
昨印是心三。



[idolou]

我是高密的！ 支持！



[老闹子]

我是高密的！ 支持！

哇。高密的。不久前读过莫言的《我和高密》。很有意思的散文集。我感觉比他的小说更吸引我。
