有些用户对Intel 865芯片组还不是很了解,但如果我一提到Springdale芯片组,大家一定就会有印象了。在去年年底,Intel 英特尔把Springdale芯片组正式命名为865芯片组,这个命名方式很象以前推出的845系列芯片组,同时865芯片组也将分为几个版本,共有三款型号。

Intel Springdale-PE芯片组(865PE),无内建显卡,AGP 8X,800/533MHz FSB,双通道DDR400;而Springdale-G芯片组(865G,蛮奇怪的,为什么没有叫865GE,不知道有什么意图啦),它较865PE,一样也是多集成了显卡,是改进型的Intel Extreme Graphics显示芯片显卡,同样AGP 8X,800/533MHz FSB, 双通道DDR400; Springdale-P芯片组(865P)无内建显卡,AGP 8X,533MHz FSB,不过它只可支持DDR333。以上北桥芯片配合ICH5南桥,就可以支持最新的Serial ATA接口, USB 2.0高速端口等功能了。

从上面来看,Intel的这些技术的的确确是非常令人期待的噢!从以上的这些技术规格来看,Intel 想再一次在低、中、高市场全面开花!这对台湾的SIS、VIA(威盛)产生极大的威胁。因此VIA(威盛)支持800MHz和双通道DDR400芯片组PT600和 SiS的655FX会不会提前上市呢?让我们拭目以待!

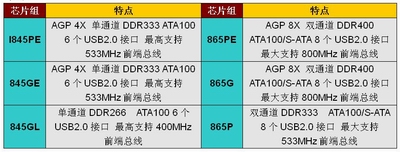

为更方便的让大家能够清楚了解845系列与865芯片组性能的区别,特别做了一个对比表,如下:





好了,我们再来看看主板厂商有关这个最新Intel系列芯片组的主板产品吧。捷波近期宣布推出多款针对865系列芯片组所研发的最新产品!

有针对高端市场的MAX数码系列主板;有针对中端市场的标准ATX主板,也有针对低端市场的M-ATX主板。下面我们也简单介绍一下了。

捷波MAX系列主板:J-865GMAX、J-865PEMAX、J-865PMAX。

这几款的基本规格都差不多,主要区别还是在与其主板芯片组的不同,而导致的功能上面的区别。865PEMAX采用865PE,J-865GMAX采用865G,内建显卡,都可支持支持800MHz FSB。而J-865PMAX则采用865P,只可支持533MHz FSB,在这里我们还注意到捷波的J-865PMAX 可支持DDR400,这个据捷波的研发人员说:Intel 865P芯片官方只可支持双通道DDR333,但捷波通过自己的研发,使它可支持DDR400。

捷波这3款产品的其他的技术规格是:支持双通道DDR400; ATA100/133 IDE;支持USB2.0接口以及AGP8X图形界面;板载Serial-ATA接口、及IDE RAID模式和IEEE 1394接口;内建1000M高速网卡。

捷波中端市场主板:J-865GDA、J-865PEDA、J-865PDA。

这些主板和MAX系列主板的主要区别就是去掉了IEEE1394、IDE RAID等只有高端主板才有的功能!板载了的网卡也改为了10/100M的了。

捷波低端市场主板:J-865GDM 、J-865PDM、J-865PEDM。

由于这些主板面对的是低端市场,因此,把主板做成M-ATX是比较理智的!而且还等降低成本,对某些用户来说这些M-ATX主板也是一种选择。这些主板基本上是把J-865GDA、J-865PEDA、J-865PDA主板做成M-ATX板型而已,一些技术规格可一点也没变化哦!

以上全部的主板都集成了捷波独创的“电源净化器”技术;独创“分身精灵”多重启动技术;独家推出超频新概念 “超频精灵”;内置PC Health系统监控程序。
