近期NVIDIA nForce2芯片组终于在人们的热切期盼中推出了，在它横空出世之前，人们就把它当成了AMD公司的大救星，各种关于它的传说充斥于IT业界。这款芯片组刚刚推出就得到众多主板厂商的热情支持，各主板厂商竞相跟进，纷纷表示出要做nForce2主板的强烈意愿，并相继推出了基于nForce2芯片的工程样板，一时间，IT业界为迎接nForce2的到来变得好不热闹。
http://hard.zol.com.cn/2002/0725/images/26022.jpg[img]

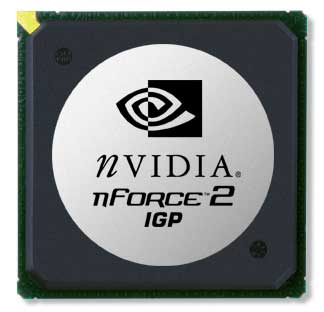

nForce2芯片组究竟为何物呢，大概普通的消费者并不是很了解，它的性能到底如何？为什么刚一推出就能在IT市场掀起不小的波澜，对于这些问题，这篇文章也许可以给你满意的答案。
[img]http://hard.zol.com.cn/2002/0725/images/26023.jpg
要认识nForce2，还是先从它的前辈nForce说起吧。2001年上半年NVIDIA公司首次推出了自己的主板芯片组―nForce，并在2001年9月实现了量产。这是NVIDIA公司推出的第一款主板整合芯片组，它的IGP北桥整合了Geforce 2 MX图形功能，可支持AMD Athlon、Athlon 4系列处理器和DDR SDRAM内存。这款主板芯片组的发布标志着NVIDIA公司正式进入了主板芯片组的市场，当时并没引起人们太多的注意。2002年3月，在德国汉诺威CeBIT2002信息技术与通信博览会上，NVIDIA公司推出了新一代的nForce芯片组，当时被称为nForce 620-D（整合型）及nForce 615-D（独立型），这两款芯片组能够支持DDR333内存规范，峰值数据传输带宽可达到5.4GB/S，IGP北桥整合了高性能的Geforce 2 MX图形核心。当时人们习惯性地把这款芯片组当作了nForce二代。其实，这并不是真正的nForce2，直到2002年6月的台北国际电脑展上，nForce2才初次展露头脚。这在当时是一块特别引人注目的主板芯片组，它提供了对DDR400良好支持，北桥IGP为Crush18D，集成了相当于Geforce 4 MX的显示核心，南桥不仅支持USB2.0，而且具备了IEEE 1394（火线）和Ultra ATA/133等数据接口，这些功能在当时都是很酷的技术，不能不引起人们的关注。
时隔一年之后的今天，新一代的nForce2发布了，它在以前的基础上做了很大的改进，在技术上更加趋于成熟，现在就让我们来看看它吧。
全新的 SPP 和 IGP 北桥芯片组
SPP（代号为Crush18）是 NVIDIA为使nForce2 更好地支持AMD CPU而特别设计的系统平台处理晶片组，它和IGP共同组成了支持SocketA架构的梦幻组合，可以使系统的性能得到最大的发挥。SPP具有双通道128位内存控制器，可提供对DDR400/333内存的良好支持，可以使系统最高带宽达到6.4 GB/s。支持DDR400内存规范，使nForce2 在目前的市场上成为除威胜的KT400之外的唯一的一款支持DDR400内存规范的芯片组。SPP还支持AGP 8X规范，同 IGP芯片组 组成优秀的图形处理平台，可使集成的Geforce 4 MX图形芯片的性能得到淋漓尽致的展现。
对NVIDIA公司分割市场的初步展望
任何一家公司在推出新产品的时候都不会轻易放过市场的每一个角落，INTEL是这样，AMD是这样，NVIDIA作为主板芯片组厂商的后起之秀也深谙此道。所以我们可以从它发布的不同产品中简单了解其未来分割市场的意图。从图10.11中我们可以看到，随着今年8月份nForce2主板的正式量产，NVIDIA也将会对市场作一番分割。按传统的做法，它会把市场分为高端，低端与中端。届时会用整合MCP-T南桥芯片与Geforce4 Ti4600显示芯片的主板去占领高端市场，用整合Geforce4 Ti4200显示芯片的主板去占领中端市场，而进入低端市场的nForce2主板只会整合Geforce4 MX显示芯片，南桥芯片也只会用MCP来打发了。俗话说一分钱一分货，NVIDIA在这一点上的确算得很精明。
随着整合芯片组在IT行业的逐渐升温，nForce2的发布无疑具有里程碑的意义，因为它彻底改变了整合芯片组低质低能的形象，使人们真正领略了整合主板的无穷魅力，不是吗？消费者追求的只有性价比，整合芯片组低廉的价格必然会得到人们的青睐。nForce2主板完善的功能，卓绝的性能使其深受市场推崇，这也是众多主板厂商竞相跟进的根本原因。NVIDIA公司随着自身力量的壮大，必将在未来的主板芯片组领域里做出更大的成绩。
请大家欣赏两幅基于nForce2系统的游戏截图
http://hard.zol.com.cn/2002/0725/images/26022.jpg[img]
nForce2芯片组究竟为何物呢，大概普通的消费者并不是很了解，它的性能到底如何？为什么刚一推出就能在IT市场掀起不小的波澜，对于这些问题，这篇文章也许可以给你满意的答案。
[img]http://hard.zol.com.cn/2002/0725/images/26023.jpg
要认识nForce2，还是先从它的前辈nForce说起吧。2001年上半年NVIDIA公司首次推出了自己的主板芯片组―nForce，并在2001年9月实现了量产。这是NVIDIA公司推出的第一款主板整合芯片组，它的IGP北桥整合了Geforce 2 MX图形功能，可支持AMD Athlon、Athlon 4系列处理器和DDR SDRAM内存。这款主板芯片组的发布标志着NVIDIA公司正式进入了主板芯片组的市场，当时并没引起人们太多的注意。2002年3月，在德国汉诺威CeBIT2002信息技术与通信博览会上，NVIDIA公司推出了新一代的nForce芯片组，当时被称为nForce 620-D（整合型）及nForce 615-D（独立型），这两款芯片组能够支持DDR333内存规范，峰值数据传输带宽可达到5.4GB/S，IGP北桥整合了高性能的Geforce 2 MX图形核心。当时人们习惯性地把这款芯片组当作了nForce二代。其实，这并不是真正的nForce2，直到2002年6月的台北国际电脑展上，nForce2才初次展露头脚。这在当时是一块特别引人注目的主板芯片组，它提供了对DDR400良好支持，北桥IGP为Crush18D，集成了相当于Geforce 4 MX的显示核心，南桥不仅支持USB2.0，而且具备了IEEE 1394（火线）和Ultra ATA/133等数据接口，这些功能在当时都是很酷的技术，不能不引起人们的关注。
时隔一年之后的今天，新一代的nForce2发布了，它在以前的基础上做了很大的改进，在技术上更加趋于成熟，现在就让我们来看看它吧。
全新的 SPP 和 IGP 北桥芯片组
SPP（代号为Crush18）是 NVIDIA为使nForce2 更好地支持AMD CPU而特别设计的系统平台处理晶片组，它和IGP共同组成了支持SocketA架构的梦幻组合，可以使系统的性能得到最大的发挥。SPP具有双通道128位内存控制器，可提供对DDR400/333内存的良好支持，可以使系统最高带宽达到6.4 GB/s。支持DDR400内存规范，使nForce2 在目前的市场上成为除威胜的KT400之外的唯一的一款支持DDR400内存规范的芯片组。SPP还支持AGP 8X规范，同 IGP芯片组 组成优秀的图形处理平台，可使集成的Geforce 4 MX图形芯片的性能得到淋漓尽致的展现。
对NVIDIA公司分割市场的初步展望
任何一家公司在推出新产品的时候都不会轻易放过市场的每一个角落，INTEL是这样，AMD是这样，NVIDIA作为主板芯片组厂商的后起之秀也深谙此道。所以我们可以从它发布的不同产品中简单了解其未来分割市场的意图。从图10.11中我们可以看到，随着今年8月份nForce2主板的正式量产，NVIDIA也将会对市场作一番分割。按传统的做法，它会把市场分为高端，低端与中端。届时会用整合MCP-T南桥芯片与Geforce4 Ti4600显示芯片的主板去占领高端市场，用整合Geforce4 Ti4200显示芯片的主板去占领中端市场，而进入低端市场的nForce2主板只会整合Geforce4 MX显示芯片，南桥芯片也只会用MCP来打发了。俗话说一分钱一分货，NVIDIA在这一点上的确算得很精明。
随着整合芯片组在IT行业的逐渐升温，nForce2的发布无疑具有里程碑的意义，因为它彻底改变了整合芯片组低质低能的形象，使人们真正领略了整合主板的无穷魅力，不是吗？消费者追求的只有性价比，整合芯片组低廉的价格必然会得到人们的青睐。nForce2主板完善的功能，卓绝的性能使其深受市场推崇，这也是众多主板厂商竞相跟进的根本原因。NVIDIA公司随着自身力量的壮大，必将在未来的主板芯片组领域里做出更大的成绩。
请大家欣赏两幅基于nForce2系统的游戏截图
