请教电工师傅-怎么连接air conditioner的控制线？

[lovepig]

最近装了个peak saver的thermostat. 不久之后发现furnace正常工作，但是air conditioner不受thermostat控制。打开furnace才发现，air conditioner 的两条线没有连上去。

现在已有的控制furnace的连接是： 橙色线连了Y1接头;Y2接头空着；黄线连了W接头；红线连了R接头；绿线连了G接头；黑线连了C接头。

控制air conditioner的两条线-黑线和白线该连到哪个接头呀？



[studying]

根据线的颜色，是一火一零。

还是看说明书吧。



[ccc]

什么品牌和型号的thermostat？


如果您上面描述的那几根线都接得正确的话，控制air conditioner的黑线连接到C接头（已经有一黑线了，那是零线／地线）；就差那根白线了。

换thermostat的时候，应该是从旧的上面拆下一根，接到新的上去。每次拆下一根线，对号入座。



[merlin]

通常情况，白线为地，黑线为火线或者控制线。如果你是要接到FURNACE内部，首先应该检查它的线路图(通常贴在挡板后面），上面应有注明那个头是给空调的。白线应就近接到GND的位置。最好到HOME DEPOT买几个CLIP，将线紧固到CLIP上后可直接插到接线板的插头上。



[ccc]

通常情况，白线为地，黑线为火线或者控制线。如果你是要接到FURNACE内部，首先应该检查它的线路图(通常贴在挡板后面），上面应有注明那个头是给空调的。白线应就近接到GND的位置。最好到HOME DEPOT买几个CLIP，将线紧固到CLIP上后可直接插到接线板的插头上。

您说的，似乎有点问题。

楼主的黑线接到C点，似乎是对的。

看看这个：http://highperformancehvac.com/hvac...rminal-designations-and-thermosat-color-chart

楼主应该有线路图，照图接线就是了。



[merlin]

噢，没仔细看楼主的贴子，以为是新拉一根线（我前不久刚自己拉一根线给加湿机，主观了，抱歉）。如果是借用原来的已有的线则另当别论。因为THERMOSTAT是新装的，楼主肯定知道那根线接到了THERMOSTAT的空调控制端（通常是Y，但最好核对一下说明书），将相应的线也接到FURNACE里的空调控制端（按楼主说的可能是Y2， 但还是最好与FURNACE上的线路图核对一下）即可。自己弄小心没大错，有时经验也害人:blowzy:



[lovepig]

看了各位的指点。感觉黑线应连到C上，白线连到Y1上。接接试一下可以吧？
这里的电压应该是24V。



[ccc]

看了各位的指点。感觉黑线应连到C上，白线连到Y1上。接接试一下可以吧？
这里的电压应该是24V。

别。你那里应该有电路图。或者你报个型号上来。



[lovepig]

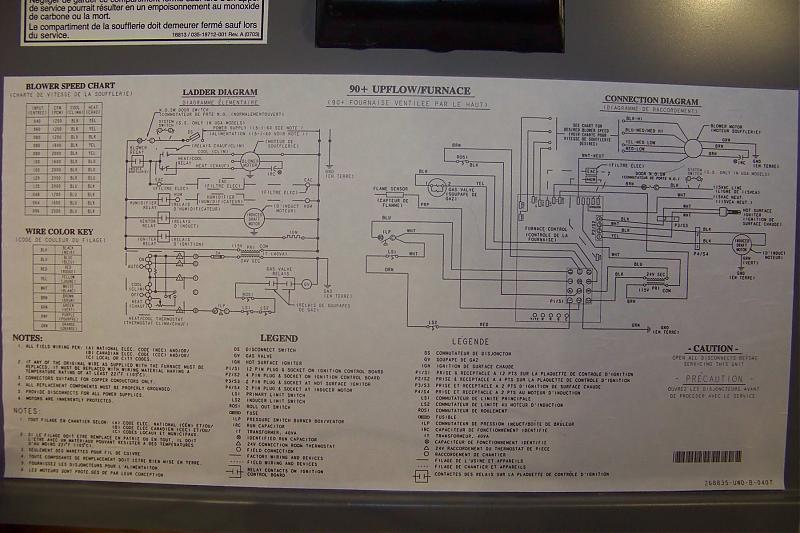

下面是电路图，我看不懂。



[lovepig]

air conditioner和furnace都是YORK的，没看到型号。peak saver的thermostat.

刚到邻居家看了一下。他们的furnace控制线接法和我的也不一样。可我的furnace正常工作呀。



[ccc]

下面是电路图，我看不懂。

您这是锅炉的线路图吧?

找那个thermostat的说明书。很简单，没有这么复杂。

您这是Hydro One的thermostat。网上找不到接线说明和线路图。

根据我昨天看的情况，记得黑线连到C上，白线连到Y1上，应该是对的。



[lovepig]

这个电路图是锅炉里面的。可是，我们说的空调的黑线、白线就是就是在这儿没接接上呀。

thermostat 是Honeywell unilityPRO series. 可是manual 里面完全没有说怎么接呀。也没有电路图。

另外，现在thermostat可以控制furnace,说明thermostat 本身的联接没有问题。问题是thermostat的这些线到了furnace里的线路板上之后，furnace 连上了，而且工作正常，可是空调没连上。所以，thermostat不能控制空调。



[ccc]

这个电路图是锅炉里面的。可是，我们说的空调的黑线、白线就是就是在这儿没接接上呀。

thermostat 是Honeywell unilityPRO series. 可是manual 里面完全没有说怎么接呀。也没有电路图。

另外，现在thermostat可以控制furnace,说明thermostat 本身的联接没有问题。问题是thermostat的这些线到了furnace里的线路板上之后，furnace 连上了，而且工作正常，可是空调没连上。所以，thermostat不能控制空调。

http://highperformancehvac.com/thermostats-wiring-how-to-wire-thermostat-colors-installation

似乎黑线连到C上，白线连到Y1上，应该是对的。



[lovepig]

刚刚把黑线接到C上，白线接到Y上。
thermostat设好后，空调室外机马上就工作了，但室内vent很久都不出风.

有没有可能黑线接G(control the fan or the relay that control of the blower)，白线接Y（control of the air conditioning）?



[ccc]

刚刚把黑线接到C上，白线接到Y上。
thermostat设好后，空调室外机马上就工作了，但室内vent很久都不出风.

有没有可能黑线接G(control the fan or the relay that control of the blower)，白线接Y（control of the air conditioning）?

你是说，你把白线接到Y１上了吧？

从下面图看，接Ｙ上也是对的，如果你的设备可能不是两级系统（具体怎么称呼忘记了，这种系统接Ｙ１上）。

不妨接在Ｙ上试验一下。

我这个控制器也只有五根线。
