有谁用过speaker to line level converter?

Patio

资深人士
VIP
注册
2004-07-25
消息
3,721
荣誉分数
611
声望点数
273

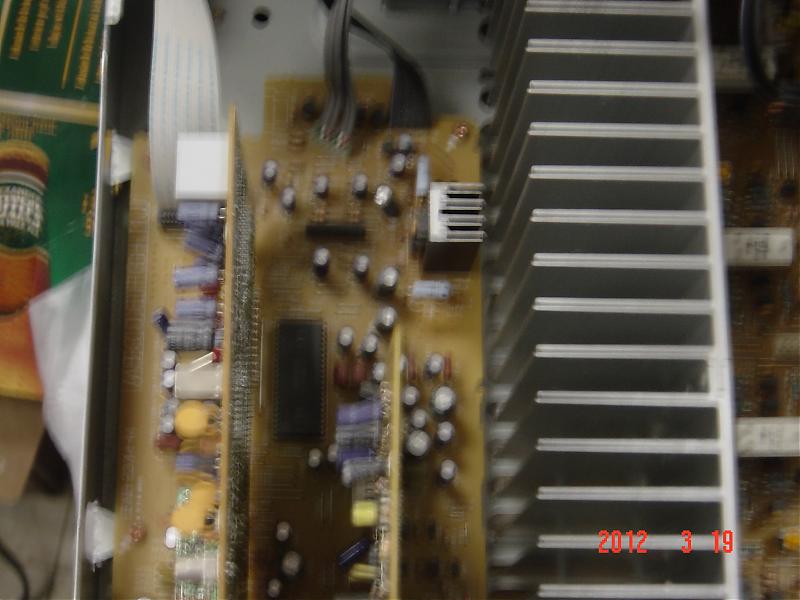

  • 照片来了。相机没电了,草草照了几张,有点虚,凑后看吧。:blowzy:

    这是pre部分,上面左边的是连接master control,右边的大概是5+1的输出,连接功放。


    附件

    Patio

    资深人士
    VIP
    注册
    2004-07-25
    消息
    3,721
    荣誉分数
    611
    声望点数
    273

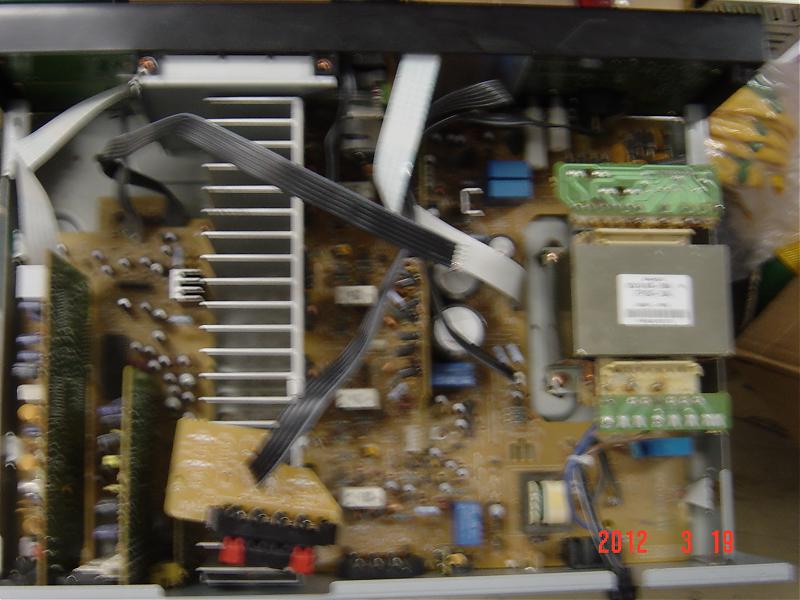

    上面那条线是从前级过来的输出,进入后级的输入。我把它从后级板上拔下来了。下面的带小板的是后级的输出,我把它卸下来了,将来可以用那个孔做前级输出。


    附件

    Patio

    资深人士
    VIP
    注册
    2004-07-25
    消息
    3,721
    荣誉分数
    611
    声望点数
    273
    找几个旧的RCA jacks,把上面前级出来的线接上,是不是就可以了?小火柴你总提到断后级电源。我还没找到如何下手,总电源线是从右手的变压器上面的板引出。


    卖姑娘的小火柴

    资深人士
    VIP
    注册
    2002-03-03
    消息
    1,666
    荣誉分数
    124
    声望点数
    223
    真模糊!能不能搞个清楚的。要能看到电路板丝印层标注的,尤其是你认为前级输出排线的两端,一端是线路板引出的那个区域,一端是你拔下来的地方,都要看。还想看图二中部,竖立着的那个电路板的细节。
    这个事不要急,看清楚了不出错。那个巨大的散热器隔开了前级电路板和后级电路板是吧?

    RCA去the source买即可,镀金的,但是不带隔离套。拧在机壳上,就一端接地了。如果想要带隔离套的,去ebay,很便宜,都是镀金的。

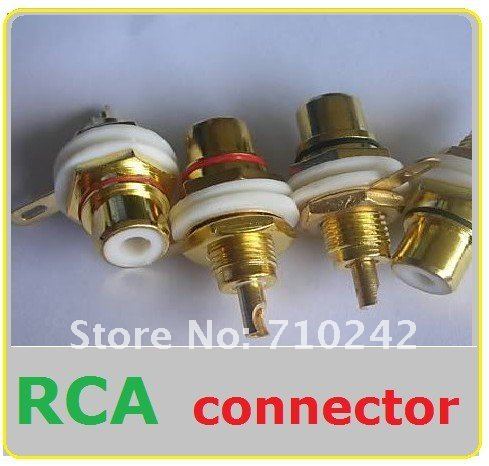

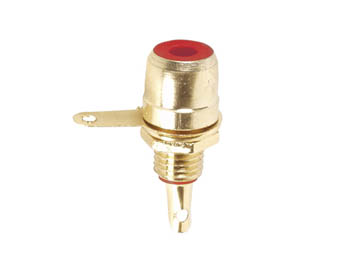

    看我的附件,一个是带隔离套管的,一个不带,都是红黑二色成对出售。自己看情况选,如果你想要同机壳隔离,选带隔离套的,如果你想要直接通机壳,接地的,选普通的。

    建议断开后级电源是觉得没必要干烧着后级,先接好,能听了,以后再断也行。如果空间允许,你自己搞个开关切换前级输出去外部还是内部,更好。
    不建议你把后级输出板拿掉,因为你改造后,很难match成无痕。你想要2声道输出?还是5输出?如果2声道,在后面板适当的位置用手枪钻开两个小洞(最好远离电源部分),把RCA jack拧上,要好看得多!

    如果你确认那个线就是前级输出,找个万用表,先把地线找出来,然后慢慢把每个声道找出来。前级输出对地,有信号时候,应该只有交流电压,几乎没有直流电压。不知道你玩多久了,多嘱咐一句,注意安全,不要摸任何电源部分。


    附件

    Patio

    资深人士
    VIP
    注册
    2004-07-25
    消息
    3,721
    荣誉分数
    611
    声望点数
    273
    我试着说一下:



    真模糊!能不能搞个清楚的。要能看到电路板丝印层标注的,尤其是你认为前级输出排线的两端,一端是线路板引出的那个区域,6 FM851 1) 一端是你拔下来的地方,(1 CN851 6) 都要看。还想看图二中部,竖立着的那个电路板的细节(两个插座,上面的是: 1 CN711 10,下面是:CN713)其中的单个阿拉伯数字1610均圈在圆圈内。

    这个事不要急,看清楚了不出错。那个巨大的散热器隔开了前级电路板和后级电路板是吧?是的



    RCA去the source买即可,镀金的,但是不带隔离套。拧在机壳上,就一端接地了。如果想要带隔离套的,去ebay,很便宜,都是镀金的。

    看我的附件,一个是带隔离套管的,一个不带,都是红黑二色成对出售。自己看情况选,如果你想要同机壳隔离,选带隔离套的,如果你想要直接通机壳,接地的,选普通的。



    建议断开后级电源是觉得没必要干烧着后级,先接好,能听了,以后再断也行。如果空间允许,你自己搞个开关切换前级输出去外部还是内部,更好。

    不建议你把后级输出板拿掉,因为你改造后,很难match成无痕。你想要2声道输出?还是5输出?如果2声道,在后面板适当的位置用手枪钻开两个小洞(最好远离电源部分),把RCA jack拧上,要好看得多!



    如果你确认那个线就是前级输出(没有别的线了),找个万用表,先把地线找出来,(我猜6条线中,一边上那个“灰色”线该是地线(对应板上 1,其他5条应该安顺序为L, R, C, RL, RR)然后慢慢把每个声道找出来。前级输出对地,有信号时候,应该只有交流电压,几乎没有直流电压。不知道你玩多久了纯棒槌,:blowzy:)多嘱咐一句,注意安全,不要摸任何电源部分。


    卖姑娘的小火柴

    资深人士
    VIP
    注册
    2002-03-03
    消息
    1,666
    荣誉分数
    124
    声望点数
    223
    还有,信号引出后,是line级别的,要外接放大器,如果纯后级可能会音量比较小,最好接前级,再到后级。
    检查没问题后,后级输出先别着急接音箱,建议你去买两个4~8 ohm的水泥电阻接上,做假负载,省得烧了音箱。


    Patio

    资深人士
    VIP
    注册
    2004-07-25
    消息
    3,721
    荣誉分数
    611
    声望点数
    273
    还有,信号引出后,是line级别的,要外接放大器,如果纯后级可能会音量比较小,最好接前级,再到后级

    检查没问题后,后级输出先别着急接音箱,建议你去买两个4~8 ohm的水泥电阻接上,做假负载,省得烧了音箱。


    我是要用这个作为前级调解音量的,不能让我总是循环吧?:confused:


    卖姑娘的小火柴

    资深人士
    VIP
    注册
    2002-03-03
    消息
    1,666
    荣誉分数
    124
    声望点数
    223
    到你外接功放的输入,从那个排线接到RCA长度够吗?如果不够,用自己的线的话,建议用屏蔽线,如果是非屏蔽线,两股线要铰合。

    我是要用这个作为前级调解音量的,不能让我总是循环吧?:confused:
